Radio Pulse社 Zigbee製品一覧



 デバイス製品一覧表
デバイスの詳細は一覧表のデバイス名をクリックしてください。  Radiopulse社及製品概要ダウンロード

Product
Feature
Package Size
Data Rate
Availability

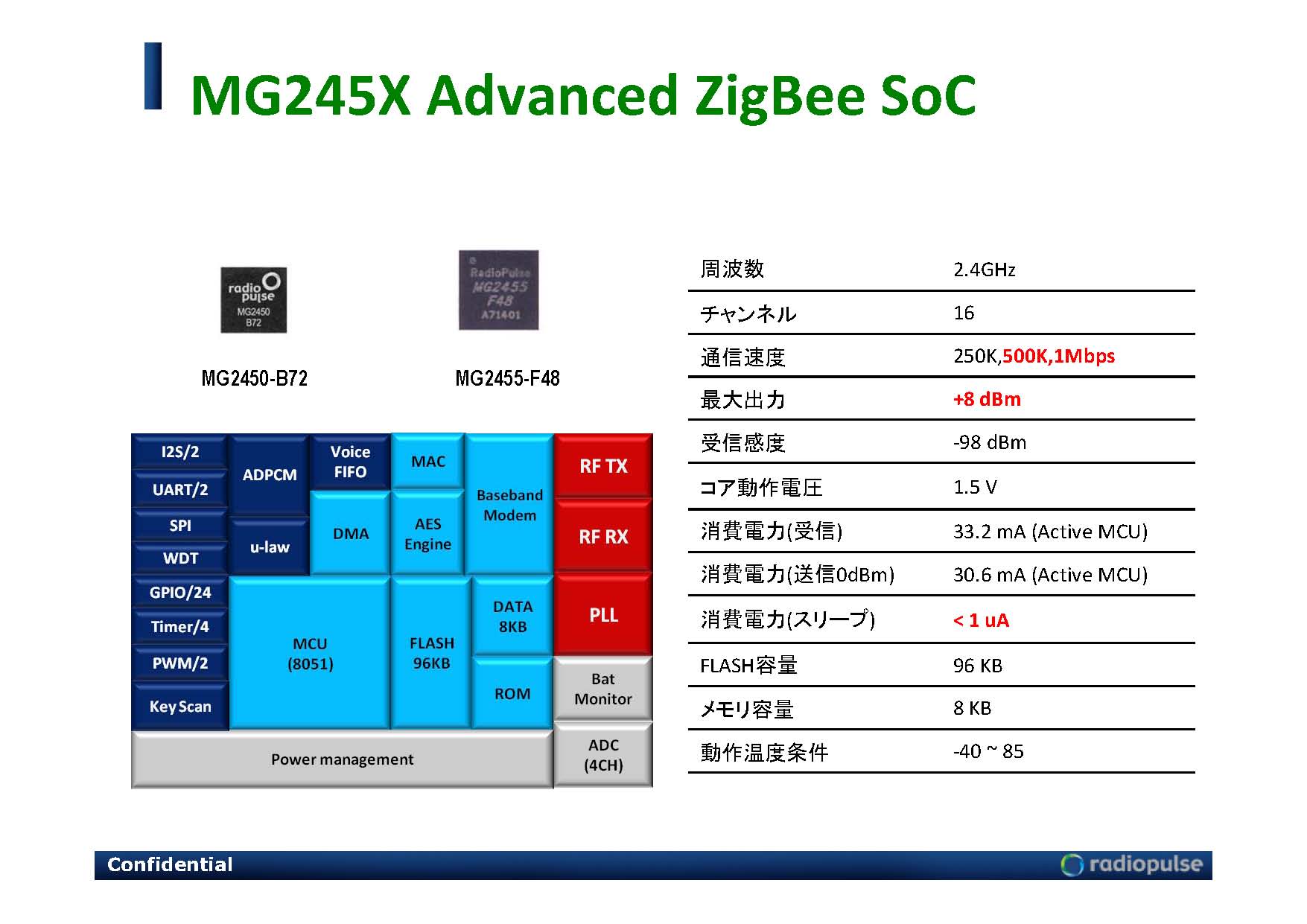

2.4GHz Advanced RF
System on Chip
対応: IEEE 802.15.4 ZigBee Pro
5 x 5mm
1000/500kbps
250kbps
量産中
2.4GHz Advanced RF
System on Chip
対応: IEEE 802.15.4 & ZigBee, Pro
7 x 7mm
1000/500kbps
250kbps
量産中
2.4GHz RF
transceiver Chip
対応: IEEE802.15.4 and ZigBee Pro
5x5mm
32K~4Mbps
量産中
2.4GHz RF System on Chip
対応: IEEE802.1.5.4、 RF4CE、
RF Remote Controller
7x7mm
32K~4Mbps
量産中

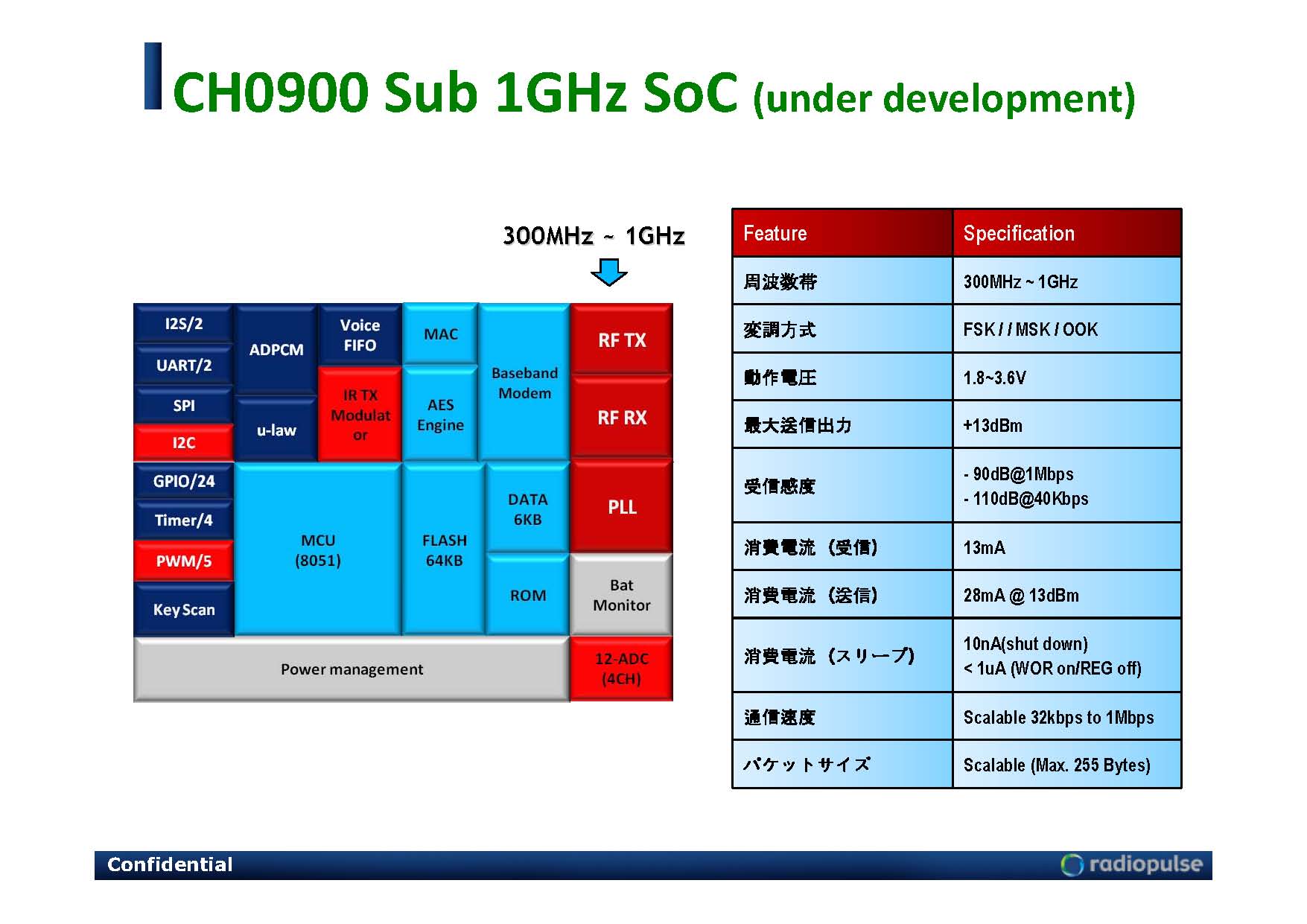

900MHz RF Transceiver Chip
対応: IEEE802.15.4
--
~1Mbps
企画案
2.4GHz RF microSD-type card
RFSoC、Memory、Antenna 内蔵
組込機器向けSDIO I/F 対応カード
11x15 mm
1000/500kbps
250kbp
'11/March
サンプル
出荷中





 OEM向けモジュール


モジュール
SIP
写真
サイズ
(W*L*H)
15*18*2.6
15*18*2.6
15*18*2.6
15*18*2.4
10*10*1.4
9*9*1.4
アンテナ
タイプ

Chip Antenna

CMJ Connector
Chip Antenna
Chip Antenna
ゲイン
-2dBi
External Ant.
-2dBi
-2dBi
-
-
インター
フェース
SMT
SMT
SMT
SMT
LGA
LGA
送信
出力
MAX. 7dBm
MAX. 7dBm
MAX. 8dBm
MAX. 10dBm
MAX. 7dBm
MAX. 8dBm
動作
温度
-10~60℃
-10~60℃
-40~85℃
-40~85℃
-30~85℃
-30~85℃







 ソフトウェアソリューション

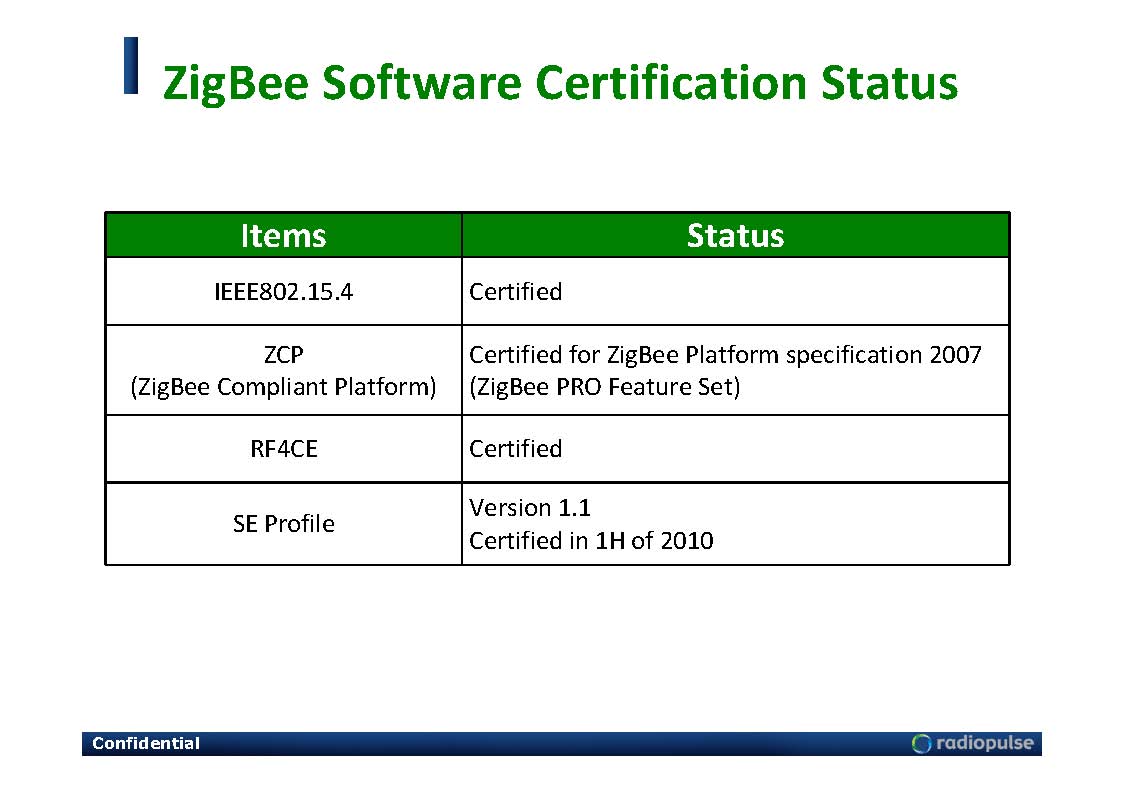

ZigBee Software Certification Status

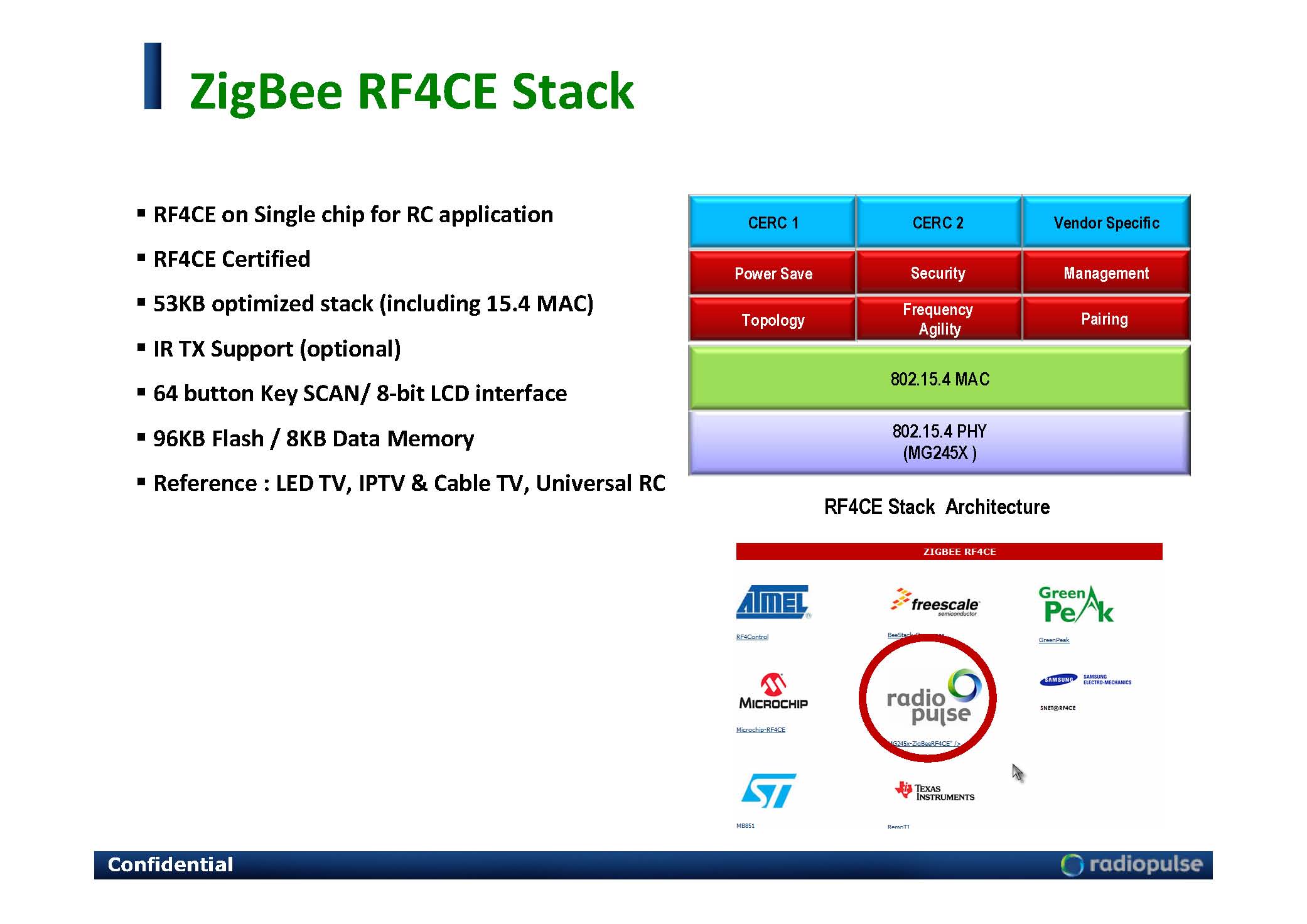

ZigBee RF4CE Stack

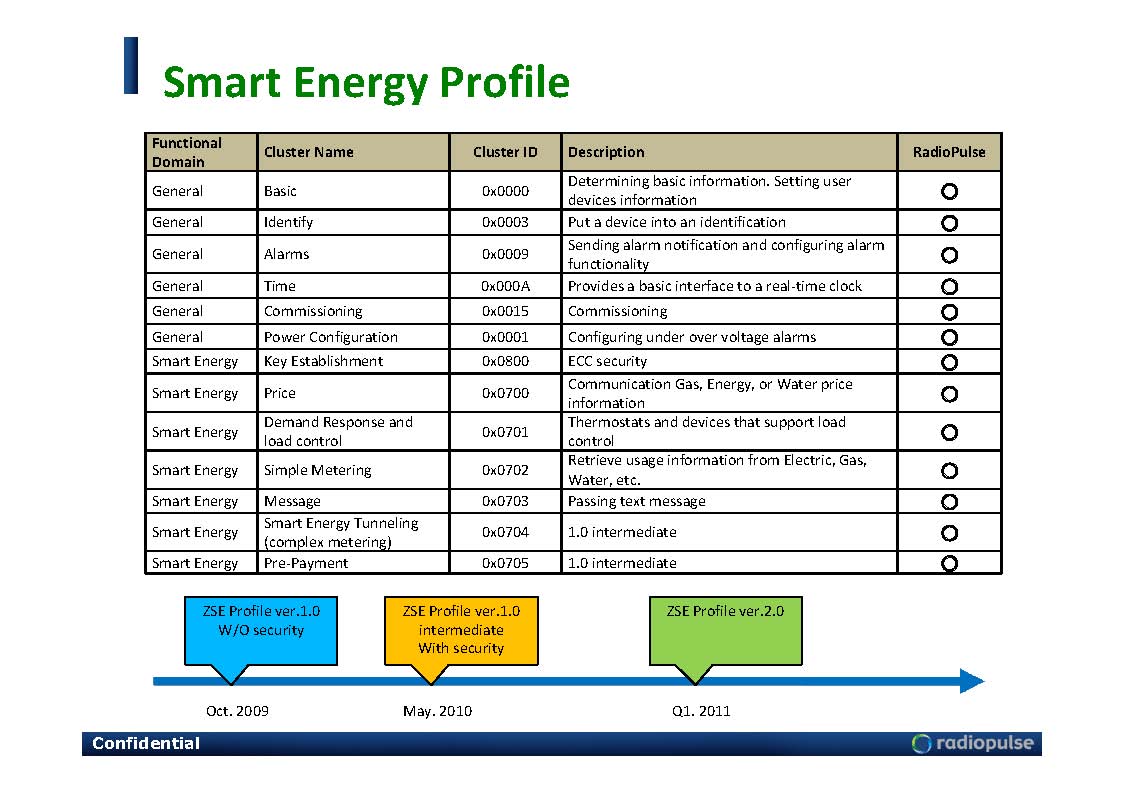

Smart Energy Profile

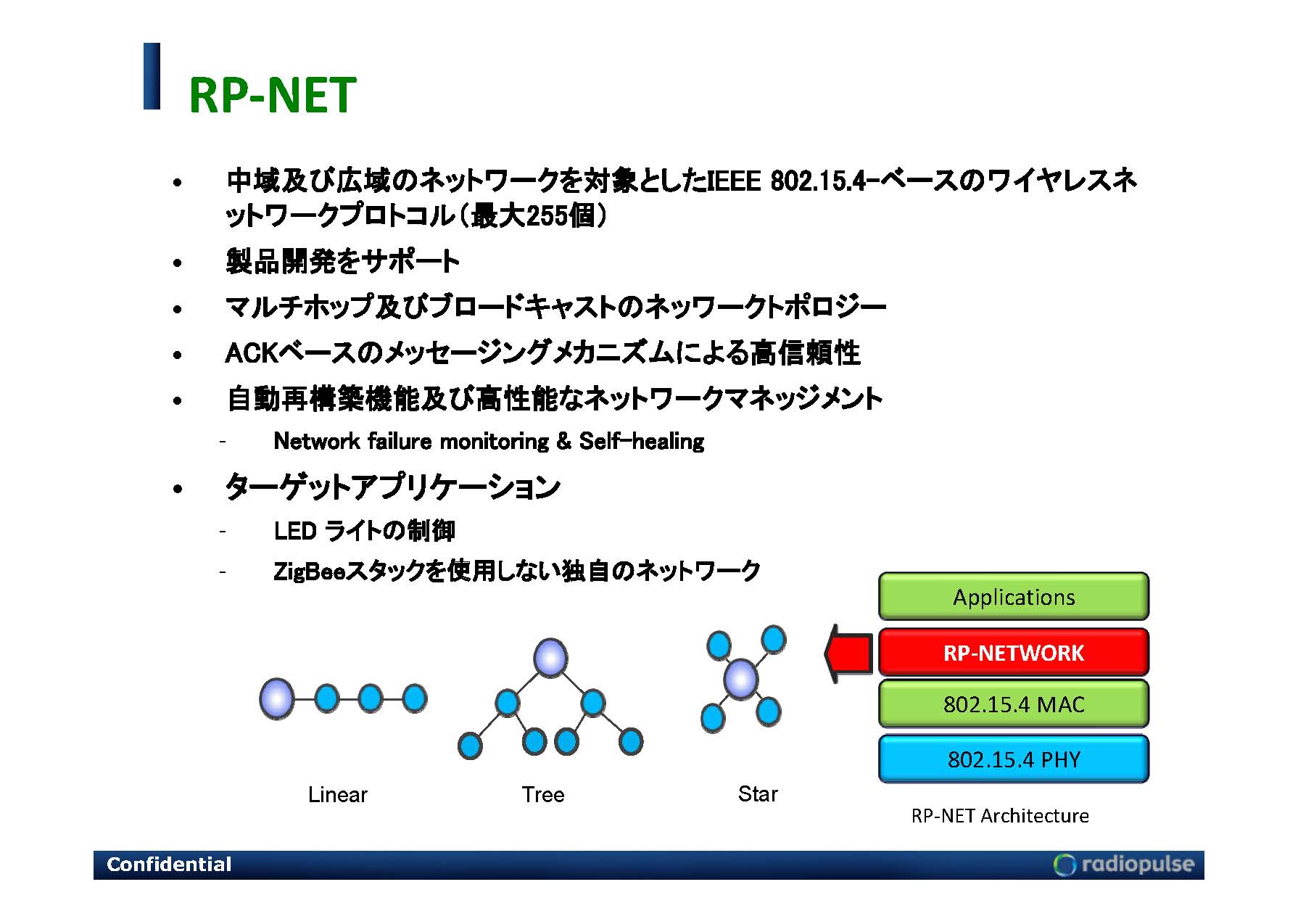

RP-NET

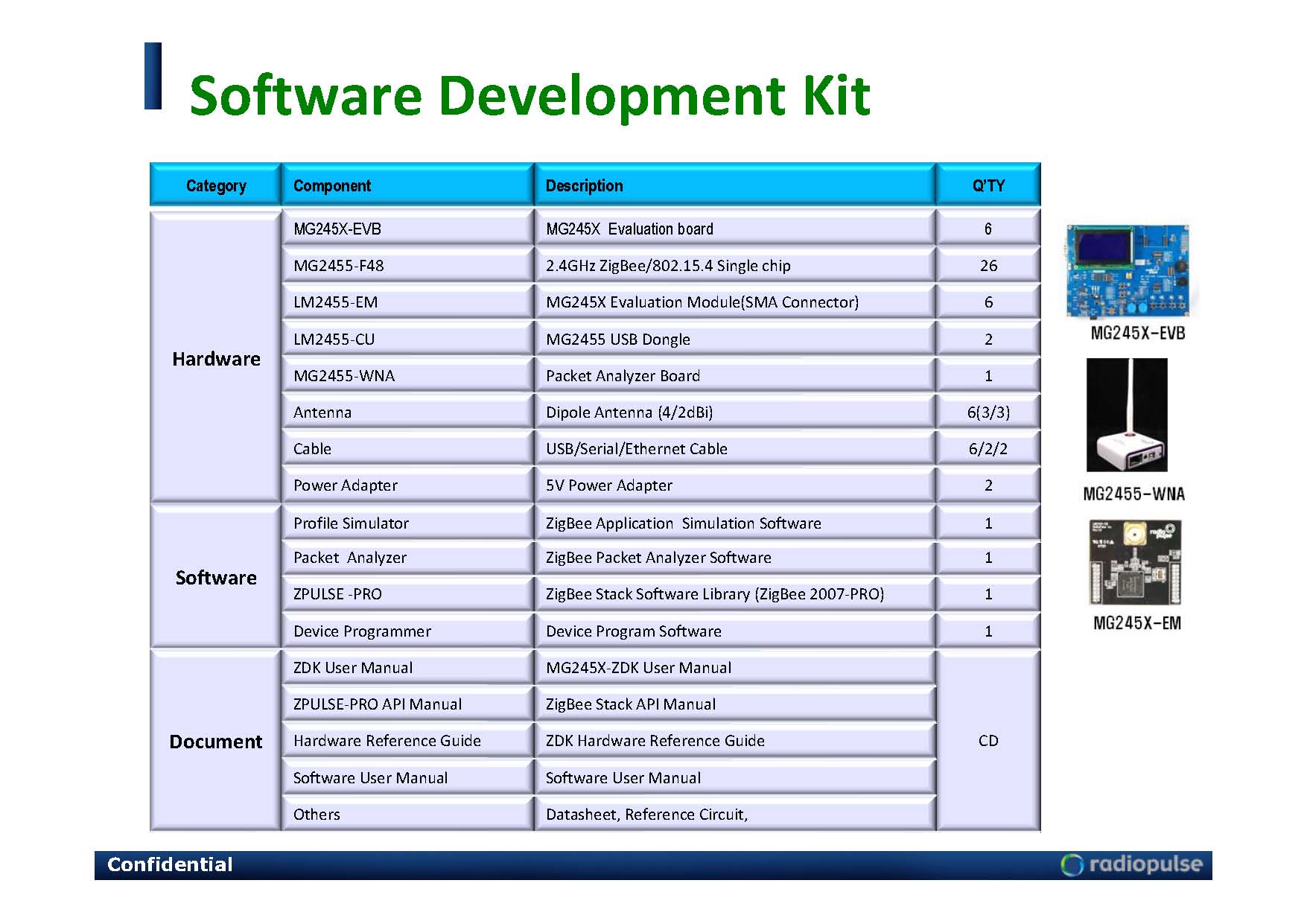

Software Development Kit

adioPulse社のWEBサイトから開発キットに含まれる下記「Software Development Kit」は、
RadioPulse社のWEBサイトからダウンロードできます。
(尚、ダウンロードの前にユーザ登録を行ってください。)

RadioPulse
http://www.radiopulse.co.kr/

Software Development Kit
①DATASHEETS
②ERRATA
③DEVELOPMENT TOOLS & DOCUMENTATION
④HAL / API DOCUMENTATION
⑤MG245X-EVK 2.2 MANUAL
⑥ZIGBEE PRO 2.2 MANUAL
⑦MG245X-MDK 2.0 MANUAL
⑧SCHEMATICS








 開発キット

Products
内容
MG245X-EVK
RadioPulseの IEEE 802.15.4 開発プラットホームパッケージとして
MG2455 または MG2450 を使うZigBee RF モジュールや インタフェース
ボードなどを 含んでおり、より分かりやすくて早く MG2455 /MG2450
Chipの性能テストができます。

* MG245X-EVKは ZigBee Stackを含んでおりません。
MG245X-ZDK
RadioPulseの ZigBee Pro開発プラットホームパッケージとして
MG2455 または MG2450 を使うZigBee RF モジュールやインタフェース
ボードなどを同梱しています。
また、ZigBee Stack Library(zPULSE)、 ZigBee Profile Analyzer、
Profile Builder などの開発ソフトウェア、そして C-言語を使用した
node code例題を含んでおり、開発者がより分かりやすく、より早く開発でき
ます。
MG2455-VDK

内蔵の音声コーデック u-lawを使用して音声通信を実現。
MG2455 または MG2450 を使う RF モジュールやインタフェースボード、
音声双方向通信やマイク/スピーカーのサンプルファームウェアを同梱。
簡単にモノラルでの音声通信の開発が可能です。

MG2410-EVK
RadioPulseのMG2410モジュールとST社のCPUモジュールを組合わせた
開発ボードです。
ST社のCPUは、ARMコアのSTM32F102CBです。
ボード2つとサンプルファームウェアを同梱しています。
MG2470-EVK

開発プラットホームパッケージとしてMG2470を使うRF モジュールや
インタフェースボードなどを 含んでおり、より分かりやすくて早く
MG2470 Chipの 性能テストができます。

* MG245X-EVKは ZigBee Stackを含んでおりません。

ZigBee-on-μSDカードSDK
ファームウェアダウンロード 治具


※サンプルファームウェアのカスタマイズには、別途
  ARM社KEILコンパイラ
ARM 国内正規販 売代理店㈱ソフィアシステムズ
  が必要となります。



   システム応用例

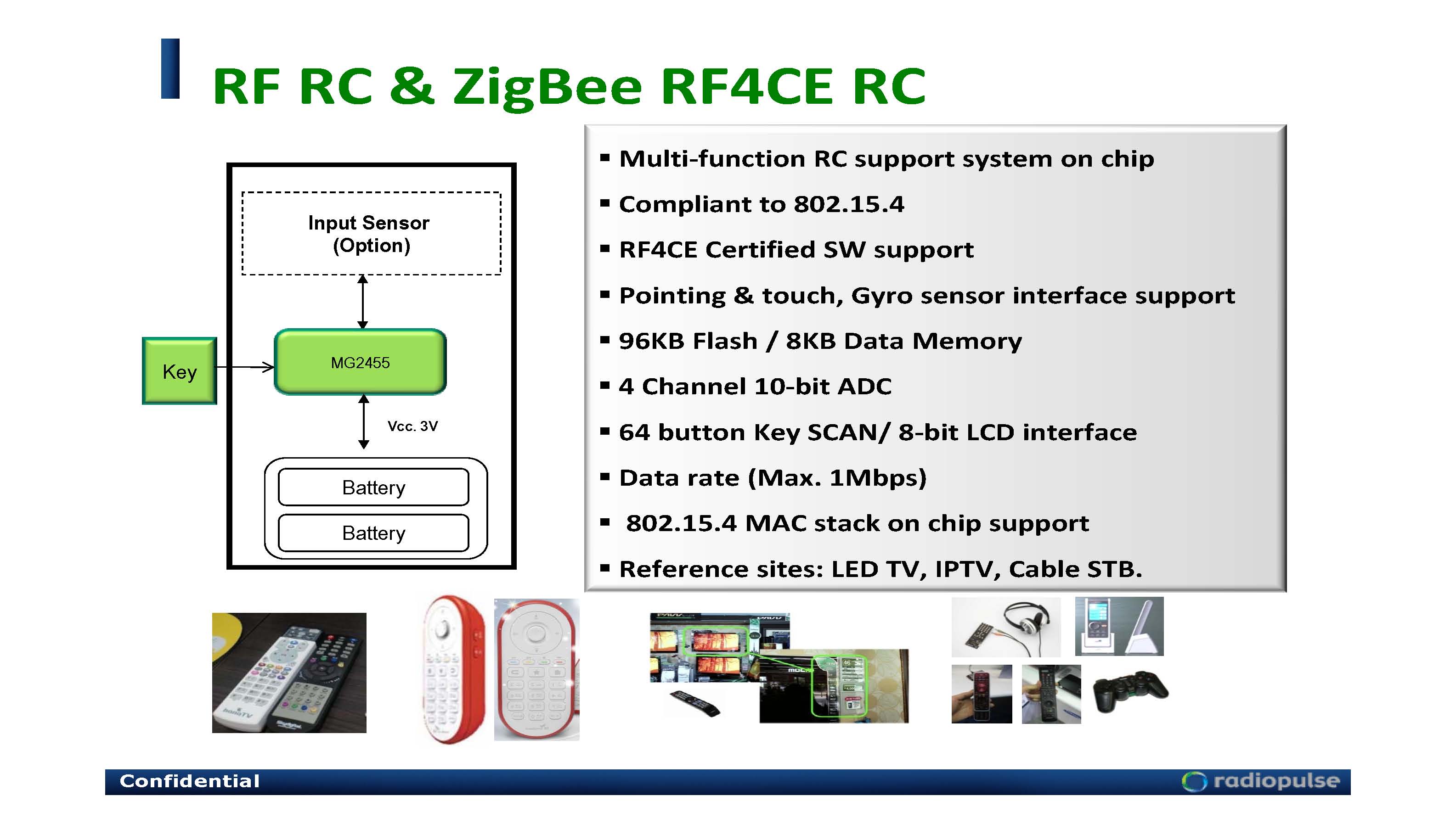

RF RC & ZigBee RF4CE RC RF4CEについて
RF Pointing RC for IPTV IPTVポインティングリモコン例

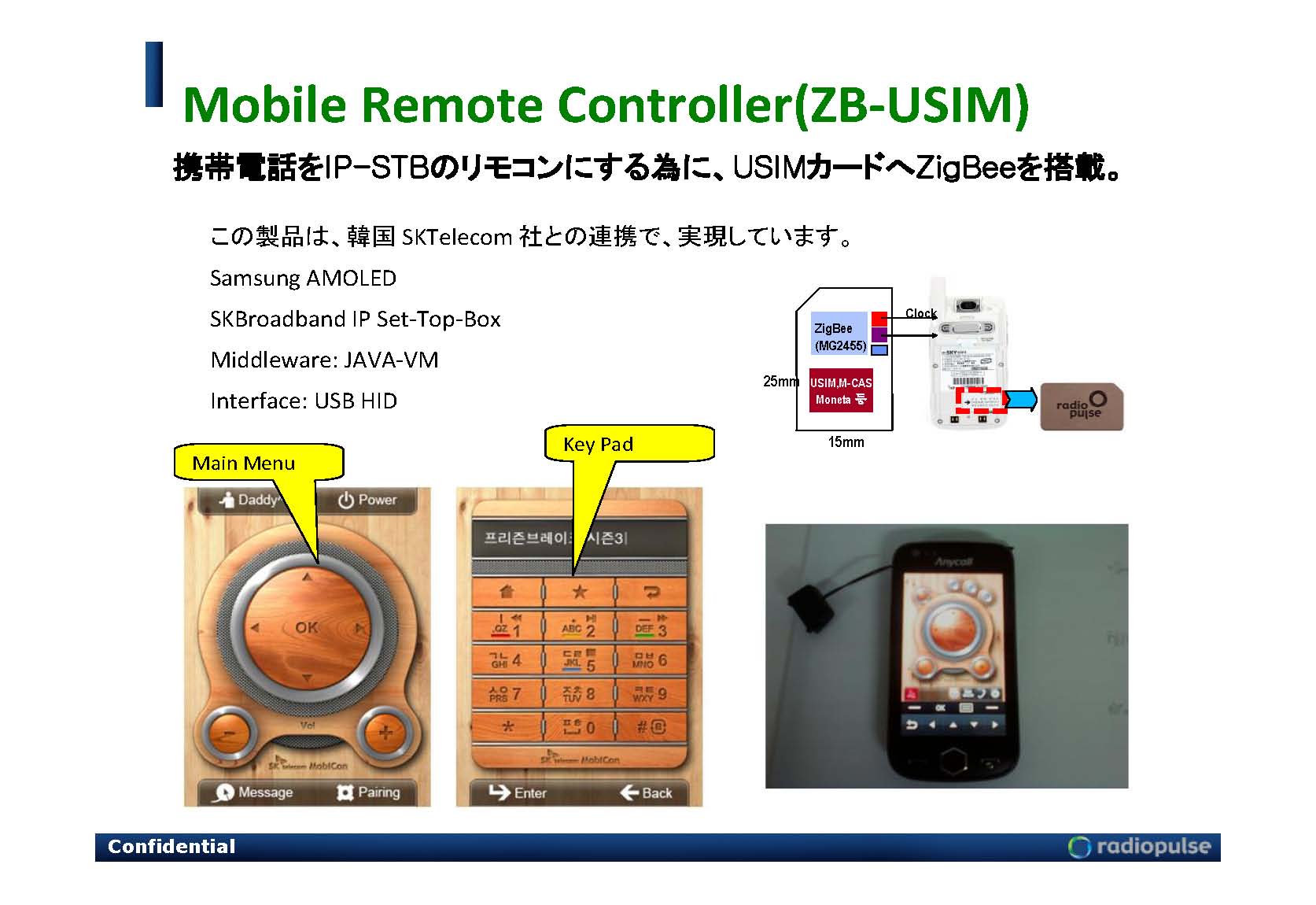

Mobile Remote Controller(ZB-USIM) 携帯電話をIP-STBのリモコンにする為に、USIMカードへZigBeeを搭載

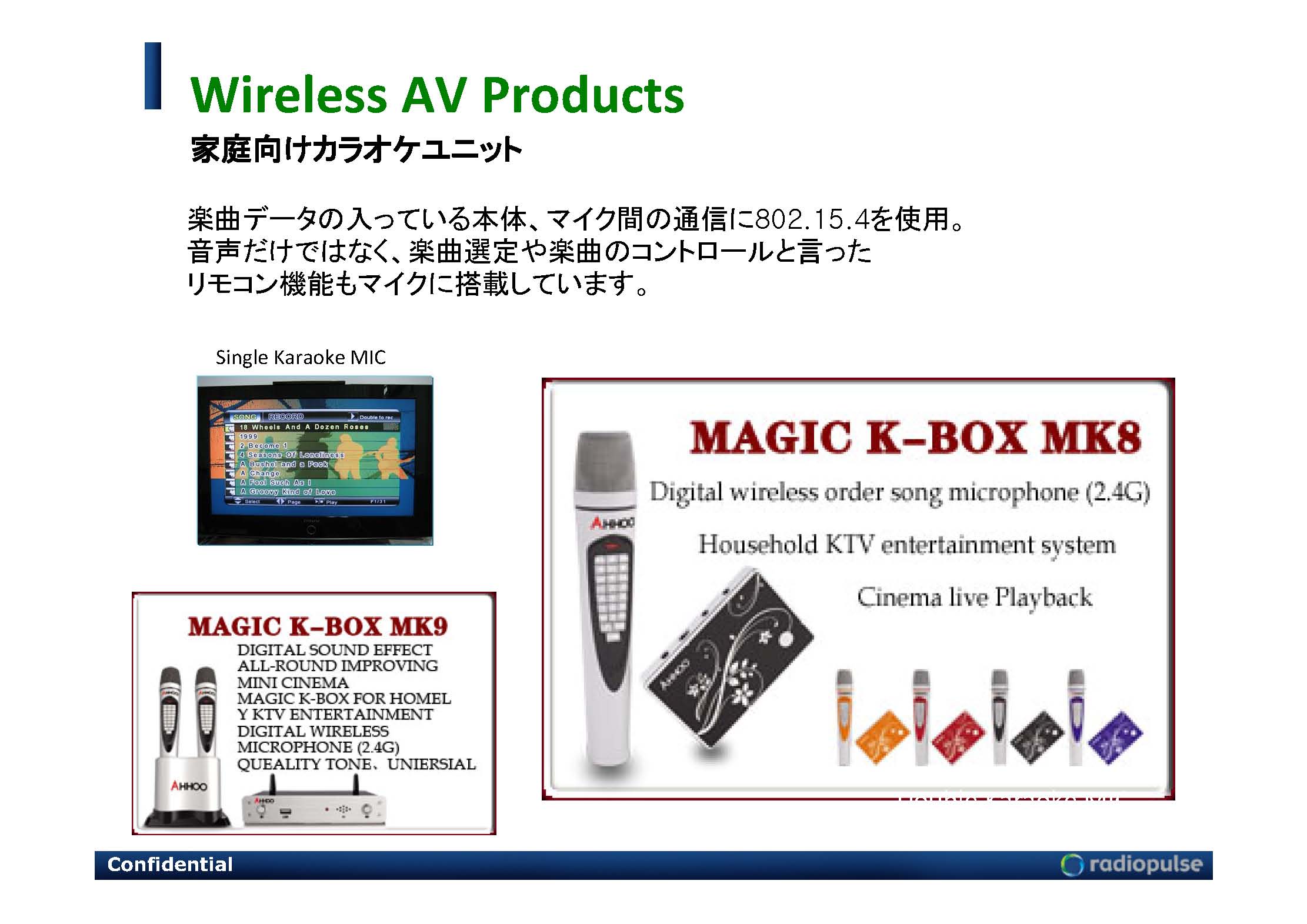

Wireless AV Products 家庭向けカラオケユニット

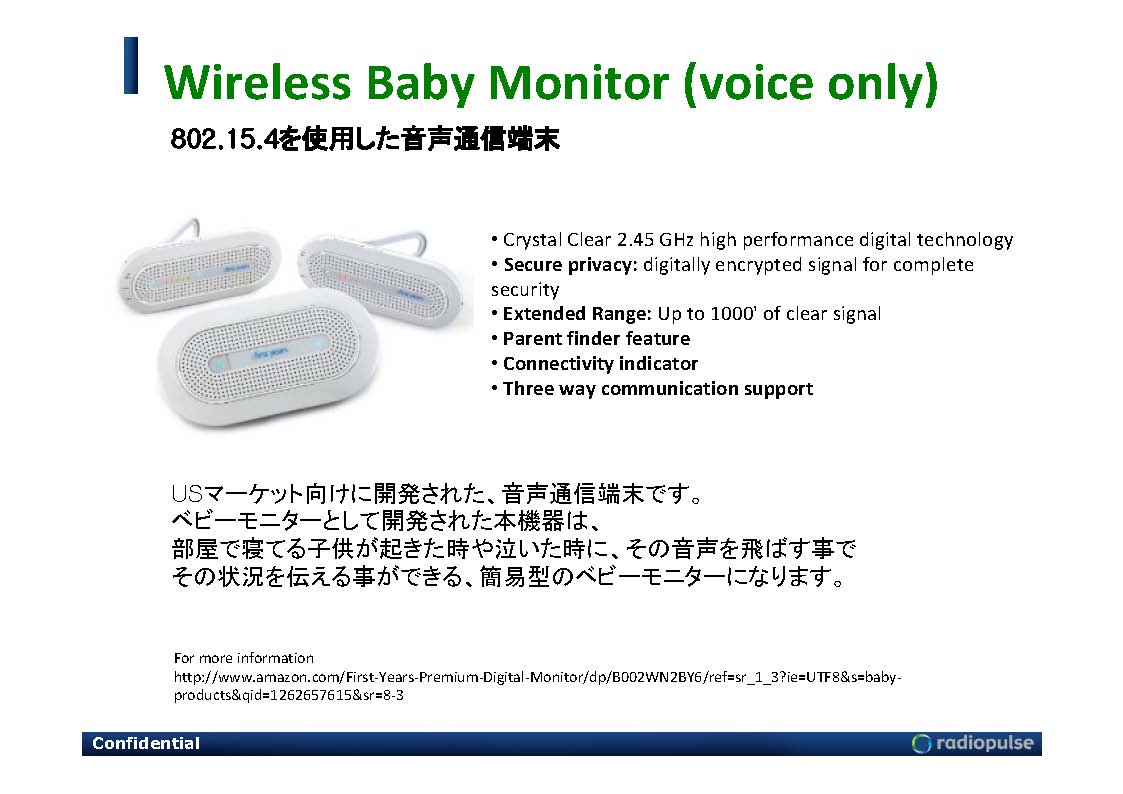

Wireless Baby Monitor (voice only) 802.15.4を使用した音声通信端末

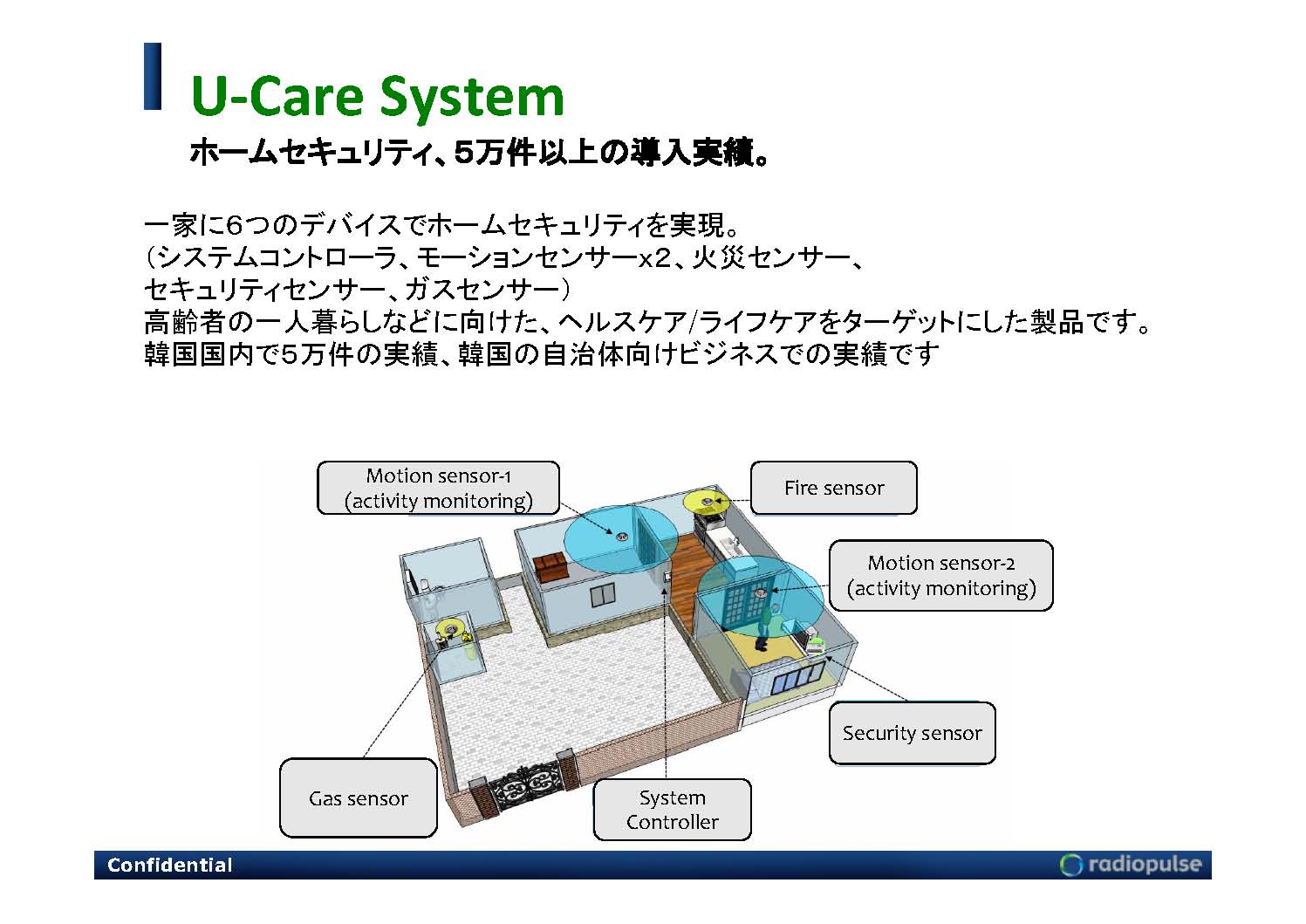

U-Care System ホームセキュリティ、5万件以上の導入実績

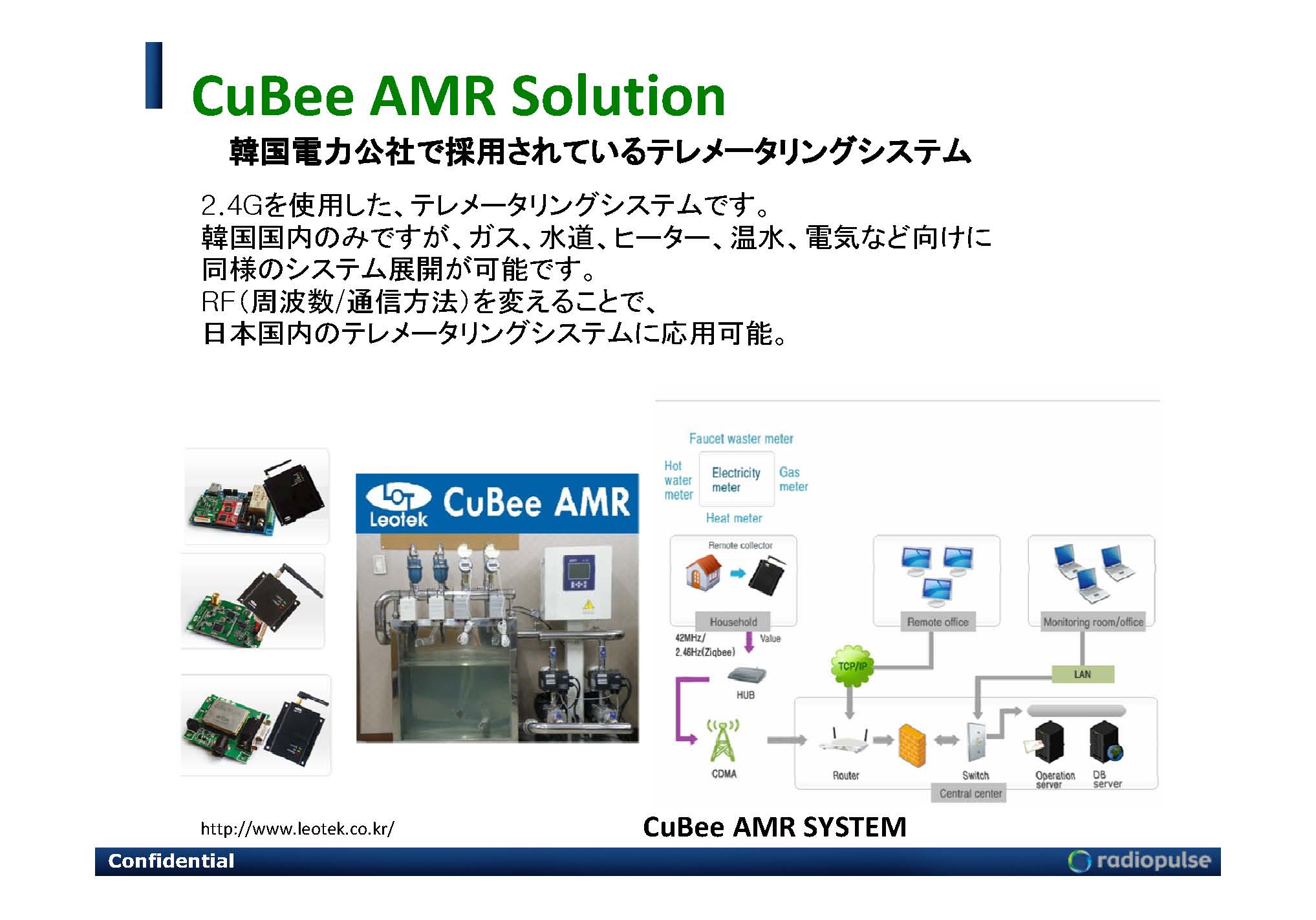

CuBee AMR Solution 韓国電力公社で採用されているテレメータリングシステム

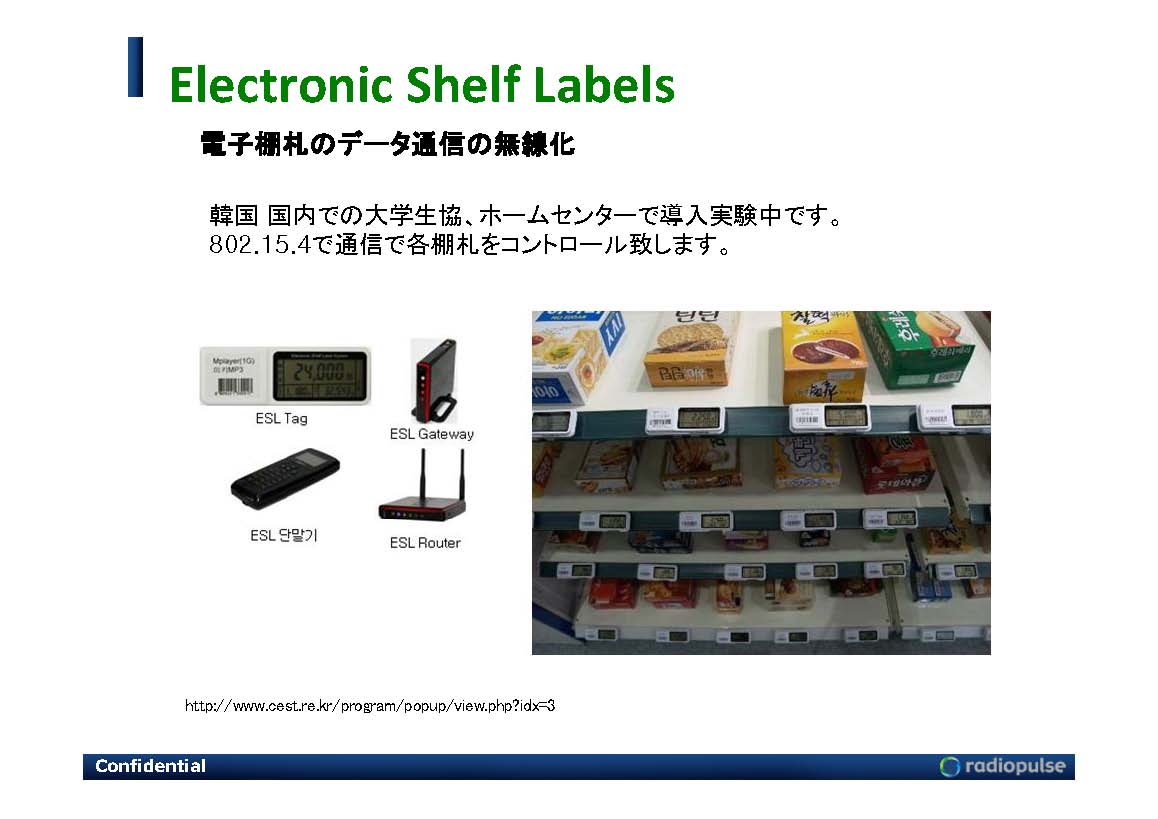

Electronic Shelf Labels 電子棚札のデータ通信の無線化

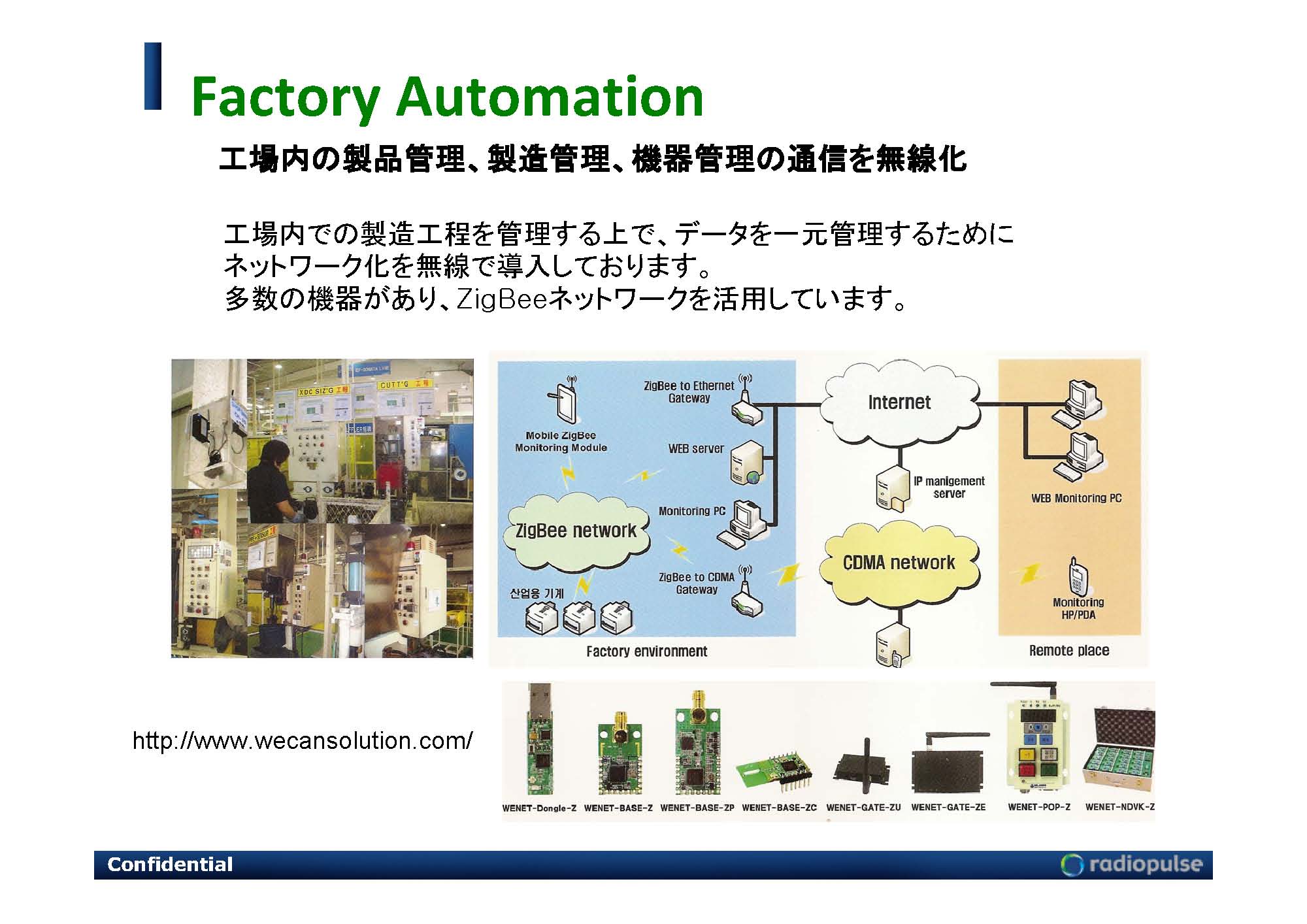

Factory Automation 工場内の製品管理、製造管理、機器管理の通信を無線化
